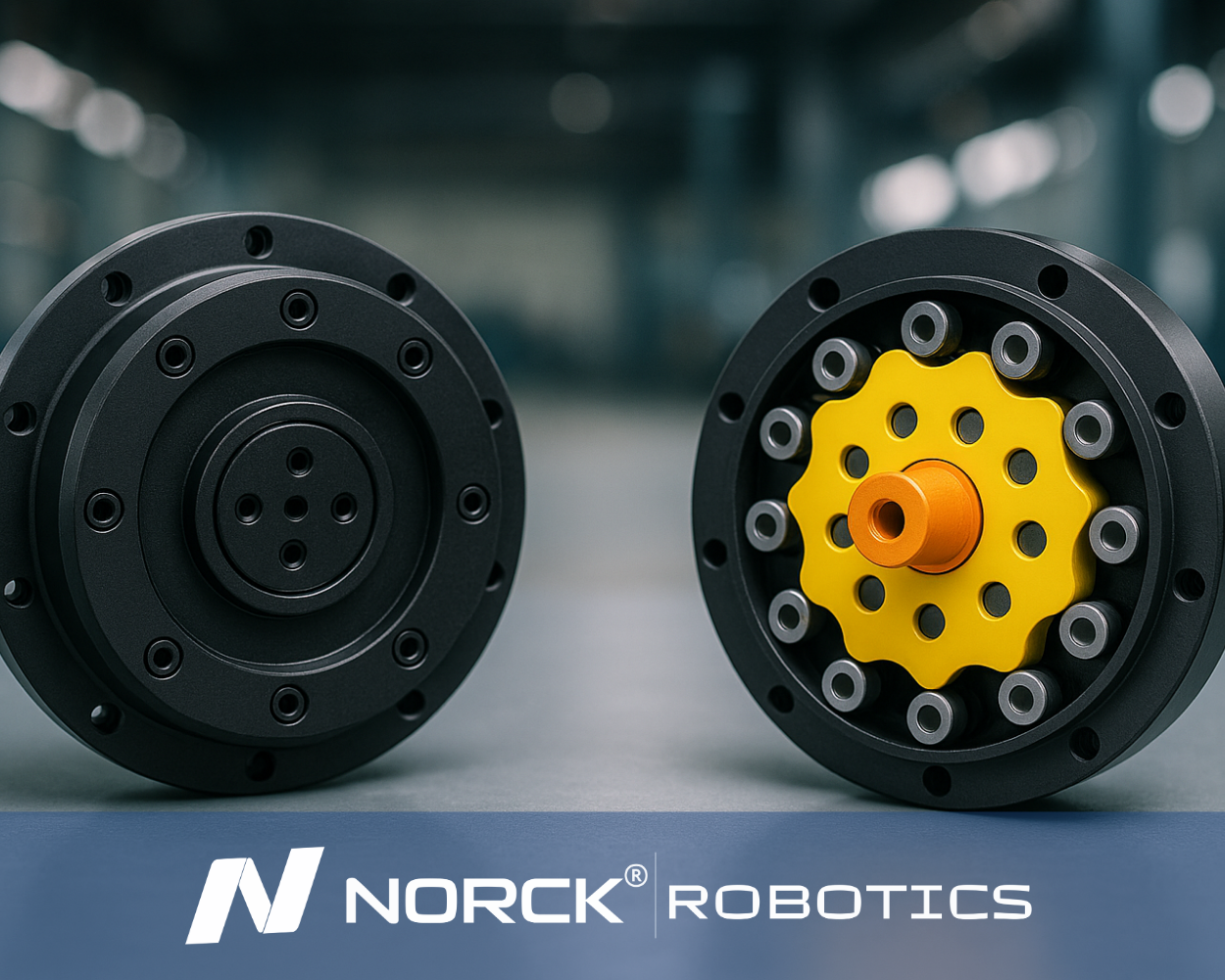

Precisie Planetaire/Cycloïdale Tandwielkasten

Precisie planetaire tandwielkasten bestaan uit een centraal zonnewiel, meerdere planetaire wielen op een drager en een intern ringwiel. Belangrijke kenmerken zijn:

• Hoge koppeldichtheid: De belasting wordt verdeeld over meerdere planetaire wielen, waardoor verhoudingen tot 20:1 in compacte behuizingen mogelijk zijn terwijl continu koppel tot enkele honderden Nm wordt geleverd.
• Uitzonderlijke efficiëntie (>95 %): Rollende contacten minimaliseren wrijving; typische verliezen zijn onder de 5 %, wat warmteopbouw reduceert.
• Lage speelruimte (<1 boogminuut): Nauwkeurige fabricage en voorbelaste dragers houden speling onder één boogminuut, wat strakke positionering garandeert.
• Lange levensduur: Gelijkmatige belastingverdeling en staalsoorten van hoge kwaliteit (vaak geboet of inductie-gehard) leveren L10-lagerlevensduren op van meer dan 10.000 uur onder nominale belastingen.
• Geïntegreerde smering: Fabrieksvulling met synthetische vet of oliebaadopties ondersteunen continu of intermitterend gebruik met minimaal onderhoud.
• Breed toerentalbereik: Nominaal voor ingangssnelheden tot 8.000 rpm - ideaal voor snelle motortoepassing zonder derate.

Cycloïdale reducers gebruiken een excentrische invoercam om een gelabde plaat aan te drijven die met vaste pinnen ingrijpt, wat uitgang produceert via omgekeerde beweging. Hun kenmerkende eigenschappen zijn:

• Ultra hoge overbrengingsratio's: Eentrapsunits bereiken gewoonlijk 30:1 tot 100:1; meertrapsontwerpen overschrijden 10 000:1 zonder grote tandwielstellen op te stapelen.
• Bijna nul speling: De cycloïdale beweging heft spelingen inherent op, wat echte nulspelbepositioning oplevert die essentieel is voor precisierobottica.
• Extreme schokbelastingscapaciteit: Het cam-pin contactgebied kan schokbelastingen tot 500 % van het nominale koppel zonder schade verwerken.
• Robuuste duurzaamheid: Slechts enkele glijdende oppervlakken en een rollement op de excentrische cam wijzen op onderhoudsintervallen van meer dan 20 000 uur.
• Hoge statische stijfheid: De meervoudige gelabde rotor en ringpin ingreep weerstaan elastische vervorming onder belasting, waardoor nauwkeurigheid onder variërende krachten behouden blijft.
• Rendement rond 90–93 %: Iets lager dan planetaire types vanwege gelokaliseerde glijden, maar voldoende voor onderbroken bedrijf, hoog-koppeltoepassingen.

De keuze tussen planetaire en cycloïdale tandwieloverbrenging beïnvloedt de kernmetrieken van een actuator:

• Koppel- en snelheidsbereik: Planetaire tandwielbakken leveren continu koppel bij hoge rpm, terwijl cycloïdale eenheden uitzonderlijk piekkoppel bij lage snelheden bieden.
• Speling en herhaalbaarheid: Hoewel beide minder dan 1 boogminuut kunnen bereiken, garanderen cycloïdale aandrijvingen absolute nul speling onder belasting, wat resulteert in < 10 µm positioneerdrift.
• Thermisch gedrag: Planetaire eenheden blijven cooler bij continue hoge snelheid; cycloïdale reducers genereren meer gelokaliseerde warmte onder schokbelastingen, maar dissiperen deze snel.
• Grootte en gewicht: Voor een gegeven continu koppel zijn planetaire tandwielbakken doorgaans 20 % kleiner en lichter. Cycloïdale eenheden zijn iets groter, maar kunnen intermitterende overbelastingen met langere levensduur aan.
• Onderhoud en levensduur: Planetaire tandwielen zijn afhankelijk van geoptimaliseerde smering en periodieke inspectie; minimale slijtageoppervlakken van cycloïdale aandrijvingen maken vaak verzegelde werking voor de gehele levensduur mogelijk.

Precisie planetaire tandwielkast

• Beste voor: Hogesnelheid robotgewrichten, CNC draaitafels, spil aandrijvingen.

• Waarom: Hoge efficiëntie bij snelheid, compact ontwerp, sub-boogminuut nauwkeurigheid en gemiddelde schokbestendigheid.

Cycloïdale reductiekast

• Beste voor: Robots met zware lasten, persaanvoersystemen, indexeertransporteurs

• Waarom: Hoge piekkoppels, geen speling onder belasting, uitzonderlijke schokbestendigheid en zeer hoge reductieverhoudingen in minimale trappen.


Uw keuze hangt af van of uw toepassing prioriteit geeft aan continue hoge snelheid en minimale warmteontwikkeling (planetair) of aan extreme koppelcapaciteit met maximale precisie onder intermitterende zware belasting (cycloïdaal).

• Tandwielkasten met lage speling en hoge nauwkeurigheid voor het behouden van positiecontrole in robotica, automatisering en indexeringsoepassing.
• Compact, hoog koppel voor het bereiken van hoog uitgangskoppel in kleine installatieruimten.
• Nauwkeurig planetair tandwielstelsel ontwerp voor snelle, stille werking.
• Cycloïdale opties voor schokbelasting nauwkeurige cycloïdale tandwielkasten ontworpen om de impact in zware schokbelastingsoepassing op te vangen en slijtage te verminderen.
• Norck Robotics deskundigheidsondersteuning begeleiding van selectie van de tandwielkast tot implementatie van een volledig motion control-systeem.
