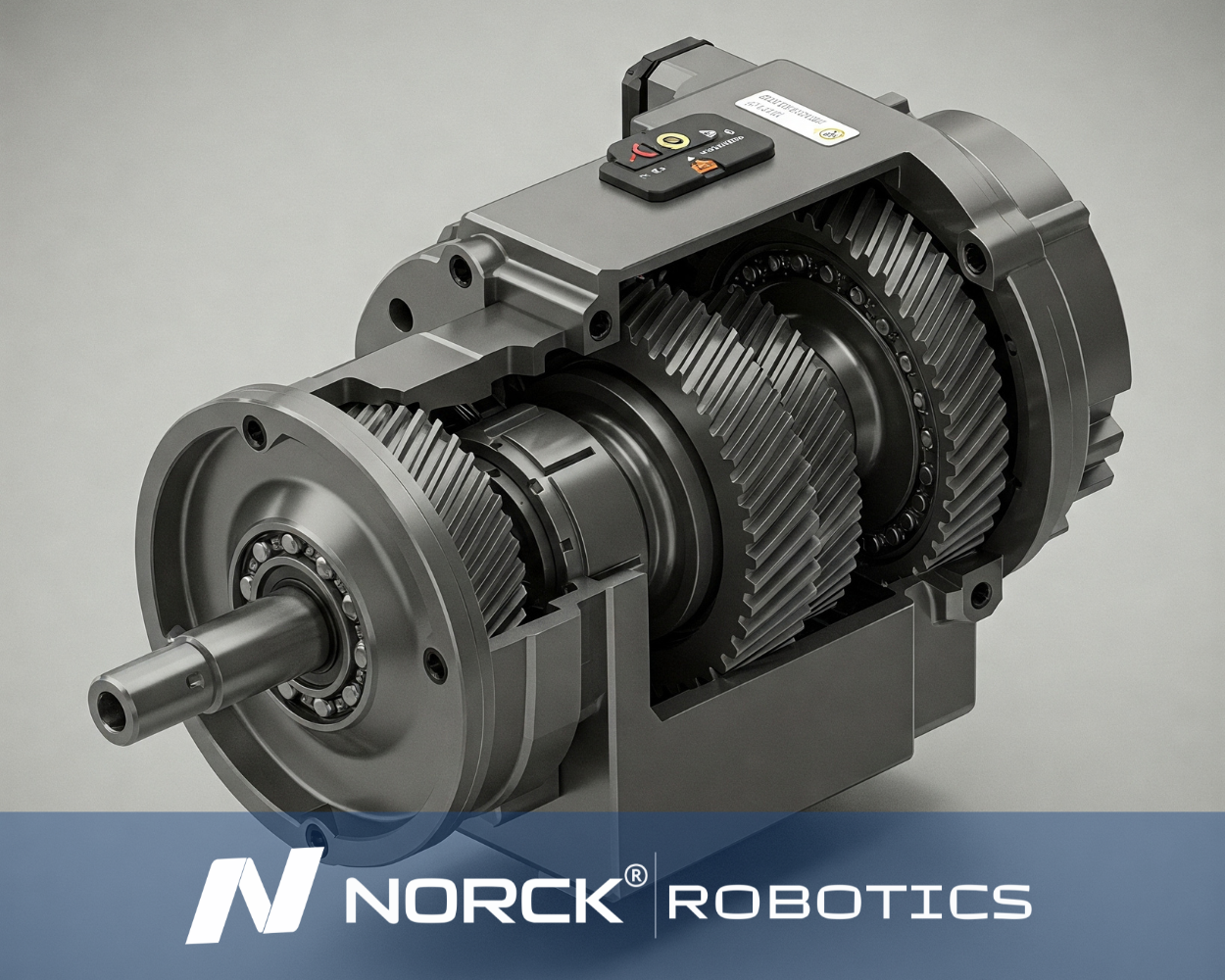

Precisie Tandwielkasten | Lage Terugslag, Hoog Koppel

Precisie-tandwielkasten zijn een van de belangrijkste componenten van robotische gewrichten en verminderen de motorsnelheid terwijl ze het motorkoppel vergroten, waardoor soepele, gecontroleerde beweging mogelijk is. Precisie servo-tandwielkasten zijn van cruciaal belang voor robotica met hoge prestaties vanwege de stabiliteit die zij bieden en de positioneringnauwkeurigheid waardoor zij een onmisbare methode voor het creëren van beweging zijn. In een tandwielkast met hoge precisie is lage of nul-speling uiterst belangrijk om speling in het mechanische systeem te elimineren dat ongewenste beweging kan veroorzaken of de reproduceerbaarheid en herhaalbaarheid kan beïnvloeden.

Typen precisie-tandwielkasten zijn onder meer:

• Precisie planetaire tandwielkasten - Klein en met hoog koppeldichtheid.
• Harmonic drives (strain wave tandwielen) - Bieden uitstekende nul-speling met hoge-kwaliteit precisie en een compact formaat.
• Cycloïdale reducers - Zeer duurzaam en bestand tegen schokbelastingen.

Harmonic drives zijn een favoriete tandwielontwerp in toepassingen zoals: robotarmen of manipulatorarmen waar een hoge mate van positioneringnauwkeurigheid en soepele beweging in een compact formaat vereist is.

In een robotisch gewricht dient een nauwkeurige reductiekast het doel de snelheid van de motor te verminderen en tegelijkertijd het uitgangskoppel te verhogen, wat nauwkeurige en gecontroleerde beweging van de gewrichten van de robot mogelijk maakt. Een nauwkeurige reductiekast is een kritieke component van geavanceerde automatisering en robotische systemen.

De belangrijkste voordelen en functies van een nauwkeurige tandwielkast in de robotica:

• Verhoogd koppel: Een robotische tandwielkast levert een koppelverhoging in het gewricht van de robot. Dit stelt een robotisch gewricht in staat zware lasten of weerstandskrachten met hogere precisie en controle te verplaatsen.
• Snelheidsreductie: Een robotische snelheidsreduceerder zorgt ervoor dat snelle motorrotatie wordt vertraagd om gecontroleerde beweging te produceren. Dit niveau van controle is nodig voor de pick-and-place-beweging of voor lasmodusmodi van functies of chirurgische robotica.
• Nul-speling: Ontwerpen met hoge prestaties, zoals harmonic drive-tandwielkasten of strain wave-tandwielkasten, hebben mechanische speling (speling) van gewrichten geëlimineerd. Dit is fundamenteel voor nauwkeurige tandwielkasten omdat mechanische speling oorspronkelijk problematisch was voor origineel ontworpen servomotoren in industriële robots en CNC-machines, en robotische armstelsels.
• Ruimtebesparing en licht gewicht: Met geavanceerde compacte reductiekasten, zoals cycloïdale reduceerders of harmonic gear-systemen, kan hoog koppel in een klein pakket worden geproduceerd, waardoor ze ideale oplossingen zijn voor robotische systemen met beperkte ruimte- of gewichtseisen.
• Betrouwbare bewegingsregeling: Een robotisch gewrichtsmechanisme ondersteunt de herhaling van de positie van het systeem, wat bijdraagt aan verbeterde operationele nauwkeurigheid en verhoogde levensduur van het robotische of chirurgische systeem.

In toepassingen met hoog-precisie robotica is een mechanisme met "lage of nul-speling" essentieel. Mechanische speling beïnvloedt direct de positioneringsnauwkeurigheid, precisie en responsiviteit van een robot, die allemaal cruciaal zijn voor het bereiken van hoogwaardige robottische bewegingen.

Hier zijn de redenen waarom speling belangrijk is:

1. Positioneringsnauwkeurigheid:

Speling (of ongewenst mechanisch spel) tussen de tandwieltanden veroorzaakt vertraging of overshoot in de beweging van de motor. Voor precisietoepassingen zoals robottische assemblage, chirurgische robotica of micro-manipulatie kan zelfs een minimale opening tot een positioneringsfout leiden.

2. Herhaalbaarheid:

In industriële omgevingen moet de robot steeds terugkeren naar dezelfde positie. Een tandwielkast met lage of nul-speling, zoals een harmonic drive tandwielkast of een strain wave tandwielkast, kan bewegingen met precisie herhalen, wat betekent dat er geen drift of slippage optreedt.

3. Stabiele bewegingsregeling:

Speling leidt niet tot vloeiende bewegingen tijdens snelle richtingswisselingen omdat het tot trillingen of instabiliteiten leidt. Een nul-speling tandwielkast zorgt voor een vloeiende overgang naar een nieuwe beweging en is vooral belangrijk in toepassingen waarbij trajectcontrole van het grootste belang is.

4. Kritiek voor hoogprecisie gereedschappen:

Toepassingen zoals CNC-frezen, lasersnijden en robottische armen gebruikt in de elektronica vereisen gereedschapsbewegingen die exact zijn, en het ontbreken van speling betekent dat er geen vertraging of afwijkingen optreden.

5. Ondersteunt gesloten-lusbesturingssystemen:

Terugkoppelinggebaseerde regeling, zoals servomotoren met encoders, wordt beïnvloed door enig spel (of back-off systeem) als gevolg van mechanische beperkingen, wat leidt tot verminderde trouw van de regelbeweging. Gesloten-lusgeregelde systemen zullen precisiestangwielkasten met lage speling gebruiken.

• Hoge precisie: Ontworpen om minimale speling en optimale koppeloverdracht te bieden.

• Breed scala aan opties: Variërend van micro- tot industriële toepassingen, ontworpen om koppel- en snelheidsverhoudingen te optimaliseren.

• Duurzame constructie: Gebouwd met hoogwaardige legeringen en oppervlaktebehandelingen voor betrouwbaarheid en lange levensduur.

• Op maat gemaakte precisietandwielkasten: Configureerbaar ontwerp op basis van belasting, ruimte en duty cycle.

• Centrale productie en assemblage: Volledige controle over kwaliteit, passing en prestaties van CNC-bewerking tot assemblage.

• Ontworpen voor integratie: Eenvoudig te integreren met diverse robotarmen, actuatoren en bewegingsplatforms.

Elk type precisieversnellingsbak (planetair, harmonic (straalgolf) en cycloïdaal) heeft zijn eigen voor- en nadelen en ontwerpverschillen. Dit artikel helpt u begrijpen hoe elke versnellingsbak zich verhoudt in robotica en automatisering:

1) Planetaire Versnellingsbak

• Het ontwerp bestaat uit een centrale zonwiel met planetwielen die zijn gemonteerd op een ring. Het heeft een hoge koppeldichtheid in een klein voetafdruk.
• De versnellingsbak biedt goede efficiëntie en matige speling die verder kan worden geminimaliseerd in precisieontwerpen.
• Het past bij veel toepassingen, waaronder industriële automatisering, CNC-machines en algemene robotica-toepassingen.
• Het is over het algemeen een goedkoper oplossing dan de andere types hoog-precisie tandwiel.

2) Harmonic Drive (Straalgolf Versnellingsbak)

• Een harmonic drive-versnellingsbak gebruikt een flexibele spline en golfgenerator, die soepele, flexibele beweging met een hoge mate van versnellingsverlaging produceert.
• Deze versnellingsbak heeft vrijwel geen speling en is geschikt voor precisietoepassingen zoals chirurgische robots, ruimterobots en gimbals.
• Harmonic drives zijn doorgaans compact en licht van gewicht, maar hebben een hoog koppelcapaciteit. Ze zijn over het algemeen duurder (niet altijd!) en meer kwetsbaar dan de andere typen.

3) Cycloïdale Reducer

• Cycloïdale reducers werken op basis van rolbewegingen die worden bereikt door cycloïdale schijven en naaldellagers, wat tot minder slijtage en superieure schokbestendigheid leidt.
• Ze zijn geschikt voor zware robots en samenwerkingsarmen die lasten in de zware klasse hebben.
• Cycloïdale reducers bieden lage speling en soepele beweging wat leidt tot herhaalbare, nauwkeurige taken.

Het harmonic drive (ook bekend als strain wave gear) onderscheidt zich door zijn compacte afmetingen en precisie.

Harmonic Drives: Compact en Nauwkeurig

• Compacte Afmetingen:

Harmonic drives maken hoge reductieverhouding mogelijk binnen een zeer kleine, lichtgewicht behuizing. Dit is te danken aan het unieke strain wave-mechanisme, dat geen grote en gestapelde tandwieltrapppen nodig heeft zoals de meeste traditionele reducers. Dit maakt ze ideaal voor toepassingen waar ruimte minimaal is, zoals chirurgische instrumenten, humanoidale robotarmen en ruimte-/aerosystemen.

• Nauwkeurigheid en nagenoeg geen speling:

Een groot voordeel van harmonic drives is het vermogen om lage tot geen speling te leveren en in praktisch gebruik nagenoeg geen gat of vertraging wanneer de bewegingsrichting verandert. Dit is voordelig voor operaties die nauwkeurigheid vereisen, zoals robotische chirurgie en optische uitlijning.

• Hoge koppel-naar-gewicht verhouding:

Harmonic drives maken de overdracht van relatief hoog koppel mogelijk in relatie tot grootte en gewicht, wat robottische systemen toestaat met zowel goed vermogen als goede wendbaarheid. De efficiëntie van het harmonic drive is noodzakelijk in bepaalde soorten robots, zoals miniatuursy stemen.

• Vloeiende en herhaalbare beweging:

De flex spline en wave generator van een harmonic drive maken continue tandwielkoppeling mogelijk, wat voordelig is voor vloeiende rotatie en herhaalbare beweging, wat belangrijk is voor robotarmen en actuators met hoge eisen op het gebied van precisie en beweging.
