Precisielagerpenkels | Ultravloeiende Rotatie

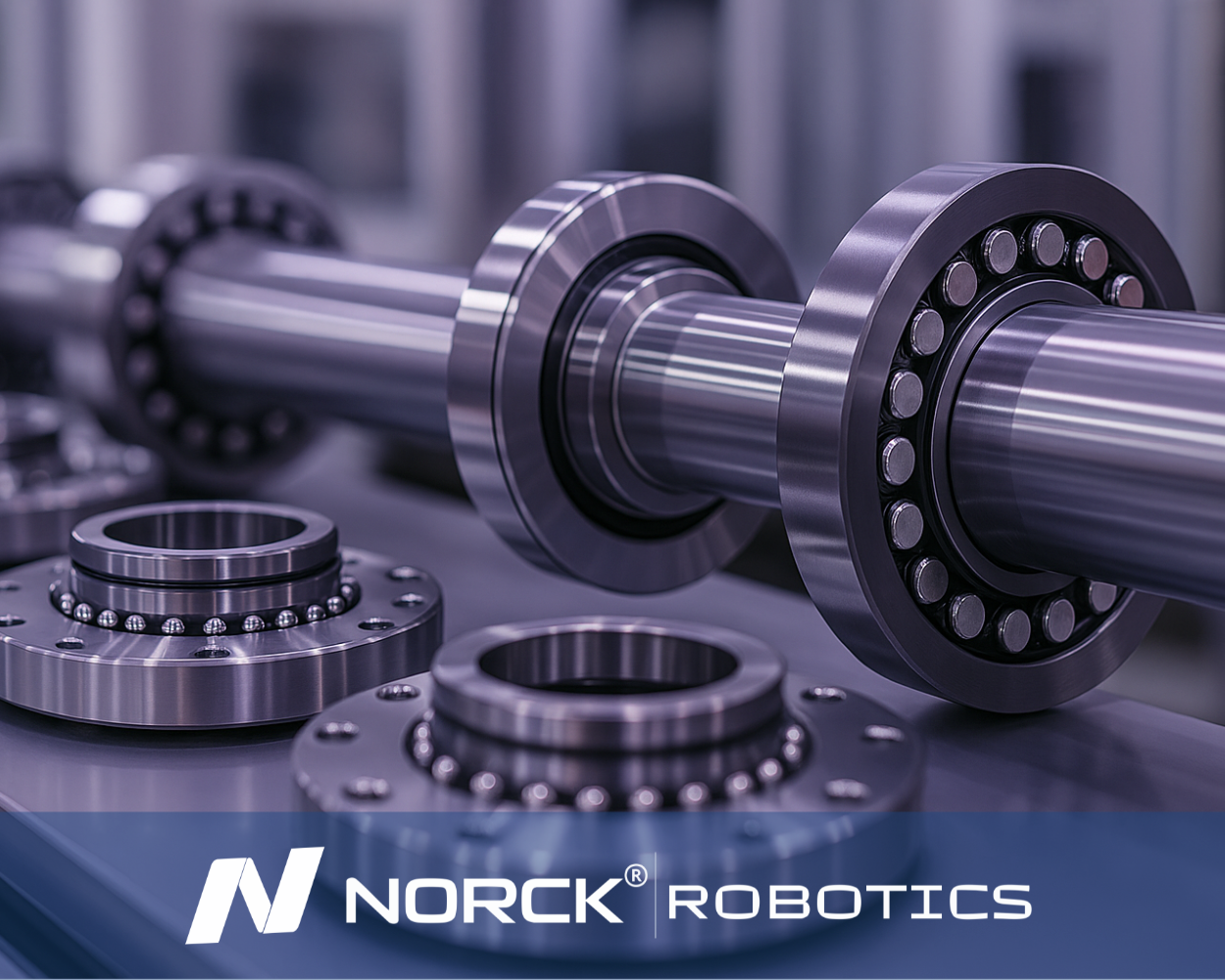

Een van de hoogprecizie-kogellagers wordt toegepast op robotjoints om wrijving te verminderen, verschillende soorten belastingen te ondersteunen en soepele en nauwkeurige bewegingen mogelijk te maken. Deze lagers bestaan uit precisiekogellagers die radiaal of hoekcontact kunnen zijn en rollagers die cilindrisch of conisch kunnen zijn. Gekruiste rollagers zijn ook belangrijk voor toepassingen die zware belastingen en complexe momenten vereisen en daarom voor veeleisende robotische toepassingen. Het gebruik van dergelijke snelle precisieling is beperkt en daarom stellen zelfs Japanse fabrikanten dat hun prestaties afhankelijk zijn van precisierangschikkingen, d.w.z. ISO P5 of P4, en de gebruikte materialen zoals roestvrij staal en keramiek, die de levensduur, corrosiebestendigheid en operationele nauwkeurigheid van het lager beïnvloeden.

ISO P5 en P4 lagerprecisieklassen bieden gestandaardiseerde beoordelingen van de nauwkeurigheid en prestaties van lagerfabricage. Deze klassen zijn essentieel voor robotica en hoogwaardige machines waar precisie, soepelheid en herhaalbaarheid vereist zijn.

Nauwere toleranties

• ISO P5 en P4 hebben afmetingen met nauwere toleranties dan algemene lagers (bijv. P6 of standaardklasse).
• Toleranties voor ISO P4 en P5 lagers minimaliseren mechanische speling en vergemakkelijken exacte uitlijning van robotonderdelen in herhalende bewegingstoepassingen.

Verminderde loopafwijking en trillingen

• Lagers met lagere kwaliteit dan ISO P5 en P4 hebben een hoger voorkomen van loopafwijking. Minder loopafwijking betekent minder wiebelingen wanneer het lager met hoog toerental draait.
• Lagere loopafwijking resulteert in verbeterde bewegingsprofielen, wat kritiek is voor toepassingen met sensoren met hoge resolutie of met precisie kogellagers in lichte en delicate assemblages.

Sneller snelheidspotentieel

• De verbeterde toleranties voor interne geometrie stellen deze soorten lagers in staat om met hogere snelheden en minder wrijving te werken.
• Dit leidt tot soepelere beweging bij hoge snelheden, wat nodig is voor snelbewegende, dynamisch gecontroleerde robots.
• Hogere snelheden maken warmteopbouw minder problematisch en overtollige hitte is geen probleem tijdens normale werking van een continu werkend robotisch gewrichtssysteem.

Toepassingsrelevantie

• P5: gebruikt voor industriële robotica, CNC-machines of andere machines (besturingsbaar) en systemen met middelmatige prestaties.
• P4: gebruikt voor ultraprecisiessystemen zoals een kruisrollagering in chirurgische robots of luchtvaart-gimbals.

Door de juiste klasse te kiezen, kunnen systeemingenieurs en ontwerpers de juiste balans bereiken tussen prestaties, kostenpositie en betrouwbaarheid voor hun gerichte toepassingen.

Lagers voor robotgewrichten dragen bij aan soepele, efficiënte en nauwkeurige werking van robotische systemen. Hun belangrijkste kenmerken zijn:

• Wrijvingsvermindering: Lagers minimaliseren aanzienlijk de wrijving tussen twee bewegende componenten, waardoor soepele beweging in gewrichten mogelijk is en slijtage en energieverliezen worden verminderd.
• Verschillende belastingenondersteuning: Deze belastingen kunnen radiaal, axiaal of momenttype zijn zodat stabiliteit en structurele integriteit onder operationele spanningen kunnen worden gehandhaafd.
• Taken die precisie en nauwkeurigheid vereisen: Hoogprecisielagers (zoals precisie-kogellagers en kruisrollen lagers) geven controle aan bewegingen die hoge nauwkeurigheid vereisen, in assemblage, inspectie of chirurgische robotica.
• Verlenging van levensduur en duurzaamheid: Door metaal-op-metaal contact te minimaliseren en belastingen op oppervlakken efficiënt te verdelen, verlengen lagers de levensduur van robotgewrichten, ook onder snelle of zware belastingen.
• Vermindering van trillingen en geluid: Lagers helpen op zichzelf ook bij geluidsdemping en trillingsdemping, wat de algehele robotprestatie en gebruikerscomfort verbetert.

Afhankelijk van de belastingsvereisten van de toepassing, de nauwkeurigheidsvereisten van het gewricht en de ruimtebeperkingen, kunnen verschillende soorten lagers voor robotische gewrichten worden geselecteerd. De volgende lijst geeft aan wanneer elk type lager zal worden geselecteerd op het gewricht.

1. Kogellagers (radiaal en hoekcontact)

Kogellagers kunnen worden geselecteerd met: Lage tot matige belastingen, hoge snelheden en lage wrijving zijn belangrijk.

Toepassingen: Algemeen robots, elektromotoren en gewrichten die vloeiende continue rotatie vereisen.

Nauwkeurigheidsvordeel: Precisiekogellagers hebben uitstekende rotatienauwkeurigheid en moeten worden overwogen bij het bouwen van compacte gewrichten.

2. Rollagers (cilindrisch en conisch)

Kunnen worden geselecteerd wanneer: Hoge radiale belastingen of gecombineerde radiale en axiale belastingen significant zijn, en gedeelten van de bewerking gemiddelde snelheden vereisen.

Toepassingen: Zwaardere robotarmen, zware industriële manipulatoren en tandwielkasten.

Duurzaamheidsvordeel: Groter oppervlakkig contact stelt de rollagers in staat aanzienlijk hogere krachten tijdens dienst te weerstaan met een verlengde levensduur.

3. Gekruiste rollagers

Kunnen worden geselecteerd wanneer: Zeer hoge nauwkeurigheid, stijfheid en prestatiebelasting (axiaal, radiaal en moment allemaal tegelijk) allemaal van groter belang of van belang zijn.

Nuttig voor: Hoog-precisielagers gebruikt voor robotica-polsen, handen, rotatiestages, medische robots, visie-geleide systemen, enz.

Ruimtebesparing: Gekruiste rollagers zijn compact en kunnen multi-directionele belasting met minimale ruimte accepteren.

Elk type lager heeft enkele voor- en nadelen met betrekking tot laadcapaciteit, nauwkeurigheid, grootte en rotatiesnelheid en het begrijpen van het beste type voor de toepassing waarvoor u ontwerpt, is essentieel voor optimale robotprestaties.

• Prestatie met lage wrijving: Ontworpen om energieverlies en warmteopbouw te minimaliseren voor soepelere bewegingscontrole.

• Nauwkeurige rollagerlagen: Bewezen onder hoge belastingen en hoge snelheid; gebouwd voor duurzaamheid, betrouwbaarheid en nauwkeurigheid.

• Op maat gemaakte nauwkeurige lagerlagen: Gegroefd, radiaal/hoekcontactlagering of duwend; we passen unieke afmetingen, materialen en belastingvoorwaarden aan.

• Ontworpen voor kritieke bewegingspresratiesystemen: Geïmplementeerd en vertrouwd in toepassingen in een breed scala aan industrieën, waaronder; robotica, luchtvaart, automatisering en medische apparatuur.

• Thermische en slijtagebestendigheid: Ontworpen met geavanceerde materialen en coatings om in ongecontroleerde omgevingen stand te houden.

• Verticaal geïntegreerde fabricage: Biedt volledige interne controle van het werkstuk van het machineproces tot de eindfase van testen.

De keuze van materialen beïnvloedt in wezen de prestaties, duurzaamheid en toepassingsgeschiktheid van nauwkeurige lagers die in robotische systemen worden gebruikt. Dit is hoe roestvrijstalen en keramische materialen de prestatiekemerken beïnvloeden:

Roestvrijstalen lagers

• Roestvrijstalen weerstaan corrosie en zijn daarom geschikt voor vochtige, hogedruk- of chemisch blootgestelde omgevingen.
• Ze bieden goede sterkte en duurzaamheid en zijn het meest geschikt voor algemene robotica en industrieel gebruik, waar zowel draagvermogen als levensduur belangrijke overweging zijn.

Keramische lagers

• Keramische materialen (meestal siliciumnitraat) zijn lichter, harder en temperatuurbestendig dan staal.
• Deze lagers hebben lagere wrijving, wat snelle bedrijfsvoering en minder slijtage mogelijk maakt – ideaal met nauwkeurige kogellagers geschikt voor reinruimtes, vacuüm- of aerospace-toepassingen.

Hybride lagers (stalen loopbanen + keramische kogels)

• Het combineren van roestvrijstalen loopbanen en keramische kogels levert zowel duurzaamheid als rolweerstand op.
• Ze zijn geschikt voor snelle en nauwkeurige toepassingen, zoals robotische, waarbij vermindering van thermische uitzetting en uitvaltijd van groot belang zijn.

Invloed op geluid en levensduur

• Keramiek zorgt voor stiller bedrijf en duurt meestal langer vanwege minder wrijving en slijtage.
• Roestvrijstalen lagers kunnen enig geluid veroorzaken, maar zijn toch een sterke en economische oplossing voor veel automatiseringsproblemen.
